segunda-feira, 29 de novembro de 2010

Processadores intel

 Sistemas Laptop
Clique na Imagem para alargar.

Clique na Imagem para alargar.

Clique na Imagem para alargar.

Clique na Imagem para alargar.

Sistema Desktop


Clique na Imagem para alargar.



Clique na Imagem para alargar.



Clique na Imagem para alargar.



Clique na Imagem para alargar.

Evolução dos Processadores

 Fig.1 - Evolução dos processadores da 1º até a 4º geração


 Fig.2 - Evolução dos processadores da 5º até a 8º geração


Fig.3 - Modelos de processadores


Diapositivo 24
Fig.4 -Resumo da Evolução dos Processadores

 Fig.5 -Resumo da Evolução dos Processadores


segunda-feira, 15 de novembro de 2010

Interfaces da memória de secundária

Porta Paralela: de Impressoras







Como pode ser visto acima, a porta paralela do computador tem 25 plugs fêmeas e o conector da impressora 36, isso se deve ao fato de que existem vários fios terra (signal ground), que se estabilizam em 0 volt e que na maioria dos casos pode ser repetida, e também à existência de plugs sem sinal, como é o caso dos plugs 34 e 35.





Acima temos uma tabela com a equivalência entre os pinos.
Para que o programa consiga controlar a porta paralela é necessário que ele possua uma interface de comunicação com ela.


Porta Serie

 A interface serial ou porta serial, também conhecida como RS-232 é uma porta de comunicação utilizada para conectar modems, mouses (ratos), algumas impressoras, scanners e outros equipamentos de hardware. Na interface serial, os bits são transferidos em fila, ou seja, um bit de dados de cada vez. O padrão RS-232 foi originalmente definido para uma comunicação por meio de 25 fios diferentes. A IBM ao utilizar o padrão para o seu projeto do IBM-PC, definiu que apenas 9 pinos seriam necessários. Todavia, manteve-se nos computadores o conector DB25, por ser um padrão da época.



 USB

 Todo computador comprado atualmente possui uma ou mais portas (conectores) USB. Estas portas USB permitem que se conecte desde mouses a impressoras em seu computador. O sistema operacional também suporta a interface USB, assim a instalação do driver do dispositivo é rápida e fácil. Em comparação a outras formas de conexão de dispositivos (incluindo-se portas paralelas, portas seriais e placas especiais instaladas dentro do gabinete da máquina), os dispositivos USB são incrivelmente simples.





FireWire

O FireWire (também conhecido como i.Link, IEEE 1394 ou High Performance Serial Bus/HPSB) é uma interface serial para computadores pessoais e aparelhos digitais de áudio e vídeo que oferece comunicações de alta velocidade e serviços de dados em tempo real. O FireWire pode ser considerado uma tecnologia sucessora da quase obsoleta interface paralela SCSI.










 eSATA

O eSATA (external SATA) é um padrão de conector SATA externo, que mantém a mesma velocidade de transmissão. As placas-mãe mais recentes já estão vindo com conectores eSATA embutidos, mas também é possível utilizar uma controladora PCI Express, ou mesmo PCI.


Ao contrário do USB, o conector eSATA não transmite energia, de forma que ele só permite a conexão de HDs e outros dispositivos com fontes de alimentação (ou baterias). Não seria uma solução prática para pendrives.



Light Peak
Recentemente, a Intel apresentou um novo standard para ligar periféricos aos computadores baseado em luz, o Light Peak. Este novo standard tem como objectivo substituir a multitude de ligações que agora são comuns num computador, incluindo as portas USB, Ethernet ou mesmo vídeo, por uma única com uma enorme largura de banda, que pode atingir os 10 Gbps.

Mas de acordo com fontes fidedignas citadas pelo site Engadget, o Light Peak foi uma ideia que a Apple levou Intel há uns anos, propondo que a empresa criasse o standard.







quinta-feira, 11 de novembro de 2010

Interfaces da memória de secundária

IDE (Integrated Drive Electronics) é uma interface que foi criada para conectar dispositivos ao computador. Foi desenvolvida pela Western Digital e pela Compaq em 1986, inicialmente foi muito usada em discos rígidos, a ponto de hoje em dia as pessoas acharem que IDE é uma característica dos discos rígidos.




Serial ATA, SATA ou S-ATA é uma tecnologia de transferência de dados entre um computador e dispositivos de armazenamento em massa (mass storage devices) como unidades de disco rígido e drives ópticos.

Os cabos Serial ATA são formados por dois pares de fios (um par para transmissão e outro par para recepção) usando transmissão diferencial, e mais três fios terra, totalizando 7 fios, o que permite usar cabos com menor diâmetro que não interferem na ventilação do computador.



SCSI (pronuncia-se "scãzi"), sigla de Small Computer System Interface, é uma tecnologia que permite ao usuário conectar uma larga gama de periféricos, tais como discos rígidos, unidades CD-ROM, impressoras e scanners. Características físicas e elétricas de uma interface de entrada e saída (E/S) projetadas para se conectarem e se comunicarem com dispositivos periféricos são definidas pelo SCSI.

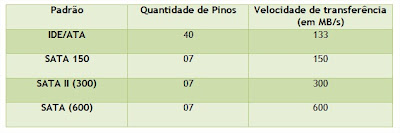

Velocidades:



Barramento de Expansão

ISA, é um barramento para computadores, padronizado em 1981, inicialmente utilizando 8 bits para a comunicação, e posteriormente adaptado para 16 bits.




O barramento PCI surgiu no início de 1990 pelas mãos da Intel. Suas principais características são a capacidade de transferir dados a 32 bits e clock de 33 MHz, especificações estas que tornaram o padrão capaz de transmitir dados a uma taxa de até 132 MB por segundo.




PCI Express  é o padrão de slots para placas de expansão utilizadas em PCs. criada pela Intel. Introduzido pela Intel em 2004, o PCI Express foi concebido para substituir os padrões AGP e PCI






Barramento AGP (Accelerated Graphics Port)
Se antes os computadores se limitavam a exibir apenas caracteres em telas escuras, hoje eles são capazes de exibir e criar imagens em altíssima qualidade. Mas, isso tem um preço: quanto mais evoluída for uma aplicação gráfica, em geral, mais dados ela consumirá. Para lidar com o volume crescente de dados gerados pelos processadores gráficos, a Intel anunciou em meados de 1996 o padrão AGP, cujo slot serve exclusivamente às placas de vídeo.






Velocidades dos Barramentos:





segunda-feira, 8 de novembro de 2010

Gestão de memória e o DMA

Gestão de memória é um complexo campo da ciência da computação  e são constantemente desenvolvidas várias técnicas para torná-la mais eficiente. Em sua forma mais simples, está relacionado em duas tarefas essenciais:

    -Alocação: Quando o programa requisita um bloco de memória, o gerenciador o disponibiliza para a alocação;

    -Reciclagem: Quando um bloco de memória foi alocado, mas os dados não foram requisitados por um determinado número de ciclos ou não há nenhum tipo de referência a este bloco pelo programa, esse bloco é liberado e pode ser reutilizado para outra requisição.





DMA é abreviação de "Direct Memory Access". O DMA permite que os periféricos acessem diretamente a memória RAM, sem ocupar o processador.

Os canais de DMA são utilizados apenas por dispositivos de legado (placas ISA, portas paralelas e drives de disquete) para transferir dados diretamente para a memória RAM, reduzindo dessa forma a utilização do processador.

Existem 8 canais de DMA, numerados de 0 a 7. Os canais de 0 a 3 são herança do PC original e trabalham a 8 bits, assim como o barramento externo no processador 8080. Os canais de 4 a 7 foram introduzidos com o 286 e, acompanhando o barramento de dados do processador, são canais de 16 bits. Os canais de DMA são relacionados ao barramento ISA e, justamente por isso, nunca foram introduzidos canais de 32 bits. Em vez disso, o barramento PCI (seguido pelos demais barramentos modernos) trouxe o Bus Mastering, um sistema muito mais eficiente e rápido.


quinta-feira, 4 de novembro de 2010

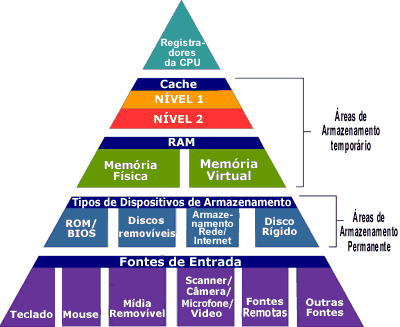

Memória Cache

Na área da computação, cache é um dispositivo de acesso rápido, interno a um sistema, que serve de intermediário entre um operador de um processo e o dispositivo de armazenamento ao qual esse operador acede. A vantagem principal na utilização de uma cache consiste em evitar o acesso ao dispositivo de armazenamento - que pode ser demorado -, armazenando os dados em meios de acesso mais rápidos.






   Tipos de memória cache: L1, L2, L3


Cache L1 ou cache de nível 1 consiste num tipo de memória cache que está mais próximo da ULA (unidade lógica e aritmética). Normalmente tem sua capacidade de 8 KB a 128KB. Assim como a L2, é encontrada no processador e é construída a partir de memória SRAM, já que é normalmente utilizada em pequenas quantidades e precisa ser bastante rápida.


 Cache L2 [level 2] ou cache de nível 2 consiste numa memória interna do processador instalada em associação com os transistores cujo objetivo é acelerar a velocidade do sistema, já que armazena as informações mais utilizadas pelo processador, que caso não estivessem nessa memória teriam de ser acessadas na memória RAM.

Cache L3 Terceiro nível de cache de memória. Inicialmente utilizado pelo AMD K6-III (por apresentar o cache L2 integrado ao seu núcleo) utilizava o cache externo presente na placa-mãe como uma memória de cache adicional. Ainda é um tipo de cache raro. Ainda, pois a complexidade dos processadores atuais, com suas áreas chegando a milhões de transístores por micrômetros ou picômetros de área, ela será muito útil. Talvez, no futuro, seja necessário um cache L4, ou até mais.


Componentes onde é aplicada




Memória Ram

Memória SRAM:  é um tipo de memória de acesso aleatório que mantém os dados armazenados desde que seja mantida sua alimentação, não precisando que as células que armazenam os bits sejam refrescadas (atualizadas de tempo em tempo), como é o caso das memórias DRAM.



 DRAM: é um tipo de memória RAM de acesso direto que armazena cada bit de dados num condensador ou Capacitor. O número de elétrons armazenados no condensador determina se o bit é considerado 1 ou 0. Como vai havendo fuga de elétrons do condensador, a informação acaba por se perder, a não ser que a carga seja refrescada periodicamente.



 Variantes de cada um dos tipos de memória acima indicados:


VRAM é um acrónimo para Video RAM. Este é um termo geralmente usado em computadores para descrever RAM dedicada ao propósito de exibir gráficos bitmap em hardware gráfico.

WRAM  sabida também como a RAM do cartão de accelerator de Windows, é uma modificação de VRAM e é usada também para finalidades da exposição video. Como VRAM, WRAM é memória dual-ported, mas funciona aproximadamente 25 por cento mais rápido. No general, WRAM oferece o desempenho melhor do que VRAM (e em um preço mais barato).

RIMM Há um sabor de alta velocidade novo do DRAM no mercado chamado Rambus DRAM (RDRAM), que funciona em velocidades ao redor 800 megahertz! As microplaquetas de RDRAM têm uma largura interna 16-bit de barramento e são empacotadas junto em um 184-pino (ouro chapeado) módulo da memória chamado um módulo inline da memória de Rambus (RIMM). A fim fazer exame da vantagem deste tipo de memória, você necessitará um cartão-matriz e um chipset que suportem RDRAM.

EDO-RAM As memórias EDO (Extended Data Output) foram introduzidas a partir de 1994 e trouxeram mais uma melhoria significativa no modo de acesso a dados. Nas memórias FPM, uma leitura não pode ser iniciada antes que a anterior termine, mesmo dentro do burst de 4 leituras dentro da mesma linha. O controlador precisa esperar que os dados referentes à leitura anterior cheguem, antes de poder ativar endereço CAS seguinte.

DDR SDRAM ou double-data-rate synchronous dynamic random access memory (memória de acesso aleatório dinâmica síncrona de dupla taxa de transferência ) é um tipo de circuito integrado de memória utilizado em computadores, derivada das muito conhecidas SDRAM e combinada com a técnica DDR, que consiste em transferir dois dados por pulso de clock, obtendo assim, teoricamente, o dobro de desempenho em relação a técnica tradicional de transferência de dados quando operando sob a mesma freqüência de clock.
